概述

特點

• 視頻測量快速、準確、可重復性好

• 全自動的綜合性分量模擬視頻測量

• 支持HDTV、改良電視和PC 格式的分量模擬視頻(YpbPr 和RGB)

• 具有HDTV 信號的采集帶寬和高取 樣率

• 強大的自動測量功能和應用

• 便于生成的相伴測試信號文件

• 標準的GPIB 和LAN 遙控功能

• 擴充的文檔功能

• 視頻測量附件

• 全示波器功能

應用

• 研究和開發

• 順應性測試和認證測試

• 質量/ 檢驗測試

• 自動的生產測試

• 開路視頻系統測試

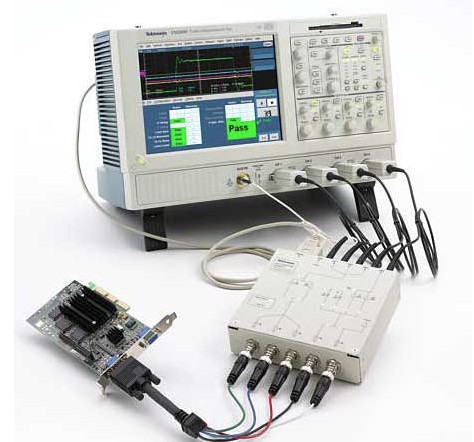

VM5000HD自動完成各種分量模擬視頻測 量，可用來全面查驗HDTV 視頻信號的質 量。它能按照EIA-770-3、SMPTE 274M 和 SMPTE 296M 標準，自動地評測被選視頻 信號參量的順應性。VM5000HD還能自動 測量其它工業標準視頻參量，定量檢查 數字機頂盒或其它具有分量模擬接口的 消費視頻接收設備和播放設備的性能。

消費視頻接收設備和播放設備的性能。 泰克公司將自動測量的算法規則和高速、 寬帶信號采集平臺綜合在VM5000HD 之 中，從而提供了一種可靠的方法，以實現 快速、客觀而又準確的視頻測量。原先需 要數個小時或幾天才能完成的產品有效 性認證，現在只需幾秒或幾分鐘即可完 成。VM5000HD給出了類似即插即用的視 頻測量功能，即便是不熟練的操作者，他 也能可靠地完成HDTV視頻輸出信號的質 量評估。

作為一種綜合性的視頻分析儀， VM5000HD 只需進行簡單的配置菜單設 置，即能可靠地調用和復制這些設置， 既不需要進行復雜的儀器設置，也不需 要單調乏味的手動測量和消耗時間的結 果比較。由于VM5000HD能給出可靠的、 精確的HDTV 測試結果，并能很容易地 用其它VM5000HD 儀器來復制，還能方 便地與全球各地的工程技術人員、供應 商和銷售商進行通訊聯系，這樣將有助 于提高產品質量。

為了滿足視頻專業人員開發、測試和生 產下一代數字電視接收設備和播放設備 的需求，VM5000HD將功能和特性結合在 一起，以適合于開發和研究、質量評價以 及生產測試應用的需要。生產商可以確 信，HDTV 視頻信號質量是對當今高性能 顯示技術的挑戰，VM5000HD能夠明確地 區分輸入信號和顯示器件損傷之間的差 別。

簡單方便的設置和操作

VM5000HD提供了直觀的、基于窗口的配 置和測量菜單，因此只需稍加培訓，即可 操作使用。VM5000HD 的10.4 英寸 (264mm)彩色顯示器，使波形和測量結果 的顯示既明亮，又清晰。用戶可以很容易 地進入到邏輯排列菜單，通過單選按鈕 進行測量選擇。對于那些習慣于利用觸 摸屏來操作儀器的VM700T用戶來說，照 樣可以使用VM5000HD的觸摸屏。對于那 些要求調整行數的用戶來說，在觀察測 量結果時，可以十分方便地改變每一測 量結果頁面。

VM5000HD，避免了視頻信號手動測量中 的復雜儀器設置，不需選擇算法規則，也 不需要編程等等不受歡迎的操作步驟。 它的配置和屏幕菜單中的視頻格式以及 測量參量的選擇同樣地簡單。用戶如要求進行手動測量，可以利用自動設置功 能，退出自動測量應用，然后進入全功能 的示波器。

VM5000HD具有直觀的用戶界面，強大的 自動測量功能，可以調用配置設置，這對 于那些沒怎么經過培訓的使用者來說， 即可方便地進行可靠而又精確的HDTV視 頻測量。 支持HDTV、改良電視和PC格式的分量模 擬視頻

VM5000HD在設計時已考慮到它應當支持 數字電纜、直播衛星和地面電視廣播網 絡以及其它用戶器件的測試應用。 VM5000HD 廣泛地支持各種HDTV 和改良 掃描分量模擬視頻格式。典型的PC視頻 器件格式用TV 格式統一起來，泰克 VM5000HD也包括了某些支持VGA接口的 PC視頻格式。VM5000HD的DTV視頻測量 功能充實了VM700T的標清復合和分量測 量功能，從而能夠支持當今器件的各種 視頻格式。

所支持的格式

Sync Options

適合于HDTV 信號的帶寬和取樣率

VM5000HD利用數字熒光示波器平臺作為 信號采集和分析的基礎。該項技術非常 適合于信號的仔細觀測，通過信號的三 維信息（即幅度、時間和幅度隨時間的分 布）實時地顯示、存儲和分析復雜信號。 VM5000HD 使用了泰克公司專利DPXTM 采 集技術，具有快速的波形俘獲率以適應 于HDTV 視頻測量的需求。該項采集技術 也同樣適合于經VGA 接口傳送的高分辨 率計算機格式視頻信號的分析。

HDTV 的所需帶寬和取樣率超出了當今自 動視頻分析儀的能力。為此，泰克公司利 用業已證明的高速分析架構，克服了當 前視頻分析儀的限制，致力于開拓視頻 業的需求。VM5000HD可以提供1GHz以上 的帶寬和1.25GS/s 以上的最大實時取樣 速率，從而容易滿足苛刻的HDTV 測量需 求－使得信號的頻率響應測量能達到甚 至超過30MHz。VM5000HD 的高取樣率和 較低的背景噪聲，使得它的噪聲測量達 到以前HD T V 信號所不可能的精度。 VM5000HD 只有400ps 的上升時間并具有 卓越的時基性能，使它完全能夠按照EIA- 770C和SMPTE 274M的要求來精確地測量 上升時間。VM5000HD的每通道的最大記 錄長度為2MB，加之它的高取樣率，使得 它的測量只具有最少的時間延遲。

綜合性的分量模擬測量系統

VM5000HD是一種綜合性自動視頻測量系 統，它能對分量模擬信號性能進行充分 而又有效的評測。選用這種測量系統以 識別常見的分量信號損傷，可以保證它 與其相連的顯示器件的可操作性，并能 可靠地評估已知與視頻信號保真度相關 的視頻參量。

由VM5000HD 所完成的大多數分量模擬 視頻測量參數，也可用于標清分量信號。 這些視頻參數，事實上通常已由泰克 VM700T 作為參考標準，這一點已被全世 界的視頻設備設計人員和廣播專業人員 所接受。在VM5000HD中所開發的其它測 量和配置，則用于數字機頂盒和HDTV 信 號所特有的常見質量損傷和失真。

VM5000HD 整合有測量算法和自動化軟 件，它們專用于VM5000HD硬件平臺的高 速信號采集。這種整合對于速度、精度和 測量的可靠性是十分關鍵的，也是手動 測量或者常規的例行測量所無法比擬的。

*1 VESA Parameters

VM5000HD 自動視頻測量

自動視頻測量項目：

• 同步幅度和定時

• 彩條(電平)

• 噪聲

• 頻率響應

• 非線性

• 通道間定時

同步幅度和定時 - VM5000HD按照SMPET 296M、274M和EIA- 770-3 對同步幅度和定時進行測量。它的 自動同步測試功能、方便的選行特色和 各種DTV格式支持能力，使它能夠驗證數 字器件的輸出信號是否符合所采用的標 準，以及該信號能否工作于HDTV 顯示器 件。所有的同步測量結果及其波形同時 顯示在VM5000HD上，以全面查驗及直觀 顯示同步信號的順應性。

VM5000HD自動測量負極性同步信號、前 肩和正極性同步信號(僅三電平同步信號) 的同步幅度電壓。測量同步定時并自動 報告前肩、后肩、同步上升時間、正極性 同步信號寬度(僅三電平)、正極性同步降 落時間(僅三電平)、負極性同步寬度和負 極性同步降落時間。

彩條(電平)

視頻信號質量評測中的一項最基本的測 量就是彩條或電平測量。在分量模擬視 頻中，共有24項單個彩條電平必測項目， 以保證視頻輸出的亮度、對比度和彩色 保真度合乎要求。VM5000HD的彩條測量 算法僅能識別和測量彩條信號，自動顯 示被選行的全部24 個數值。用戶還可選 用平均值方式，以減少電平測量時的瞬 態變化所造成的影響而方便于測試，這 樣可以滿足于不同的應用需求。

噪聲

噪聲是HDTV視頻信號質量中十分重要的 一項參數，VM5000HD的噪聲測量是以mv 或dB 來度量?？梢允褂眉訖嗷虿患訖鄿y 量，也可以使用各種不同截止頻率的濾 波器。VM5000HD在測量噪聲時可使用任 意平場信號。而由各測試信號組合而成 的矩陣測試信號中包含有三種不同的平 場信號，以在不同的幅度電平下對噪聲 作出全面的評估。在VM5000HD中，采用 了自動距離修正技術（auto-ranging）的自 動噪聲測量軟件，能在有噪聲干擾或在 靜態行中準確地進行噪聲測量。

VM5000HD具有很低的背景噪聲和高速信 號的采集能力，如果使用37MHz帶寬的截 止濾波器，可測量高達－70dB的噪聲；如 果是較低帶寬的信號格式(例如480p)，則 測量結果會更好。

頻率響應

為了產生高質量的HDTV 視頻，需要高性 能的顯示器件，視頻接收和播放設備應 當具有足夠的帶寬和優異的頻率響應。 為評估HDTV信號中一個寬帶頻率范圍中 的頻率響應，VM5000HD仍使用多波群信 號。它能識別和測量寬帶標準多波群信 號以對頻率響應作出評測。不過，對于 1080i 格式而言，則需選用頻率組掃描范 圍在5 至30MHz 的多波群測試信號。

利用多波群信號，泰克VM5000HD能對這 些要求嚴格的參數作出全面的評估，通 過自動頻率響應測量，它能報告基準標 志的幅度、多波群中各波束的幅度損耗 以及各波束的頻率。VM5000HD測量出波 束頻率并顯示在屏幕上，以便于區分上 變頻信號，可變換測試信號或俘獲引入 的失真，作為格式轉換的結果。

如果需要對頻率特性進行更深入的研究， 可對自動頻率響應測量加以完善，而這 些內容并不在多波群信號中，泰克公司 就在矩陣測試信號中納入了一種掃描信 號。利用VM5000HD的示波器功能和直觀 的測量游標，可以方便地對這種掃描信 號進行手動或半自動測量。

非線性

為了弄清在什么樣的輸出信號電平下會 造成最佳非線性的偏離，VM5000HD會作 出五個不同平均段的非線性報告，作為 整個測量結果的補充。通過3通道波形的 同時顯示和邏輯測量結果列表，可以方 便地獲知RGB 和YpbPr 通道間的匹配狀 況。

通道間的定時

為了防止分量模擬視頻的信號失真，必 須使各個不同通道信號的到達時間具有 最小的離散性。VM5000HD使用多波群信 號來測定這項參數，并選擇明顯的瞬態 過渡以實現最精確的測量。VM5000HD的 強大測量算法用于各種測試信號，包括 實況或開路信號，這些信號的邊沿應有 良好的相關性，而不管極性如何。僅當信 號合用時才有結果顯示。VM5000HD的自 動測量能使用戶快速方便地確定通道時 延誤差的大小和極性。如果使用不同頻 率的測試信號，則可以給出不同頻率處 的通道時延變化情況。

強大的自動測量特性和應用工具

VM5000HD集強大的自動測量特性和應用 工具于一體，從而可使HDTV 視頻測試更 快速、更可靠、更方便和更精確。它的應 用工具強化了基本自動測量功能，以滿 足各個應用領域的視頻專業人員的需求， 它給出的性能是其它解決方案所不能比 擬的。

測量配置的存儲和調用

VM5000HD能夠方便地存儲、調用用戶的 測量配置，或調出生產廠家設定的測量 配置。可以保存有關配置的設置并隨時 調用，也可復制到其它儀器上，從而可靠 地擴散其測試功能。這項特性可將 VM5000HD的完整測量功能無縫復制到全 球各地的開發商、供應商或用戶所在地。 它將加速并簡化具有多種顯示輸出格式 的設備測試，就象用戶設置、存儲和調用 每一單個格式的配置一樣。這項功能消 除了耗費時間的相關操作和由其它系統 的測量硬件、測量算法和測量配置差異 所引起的明顯的質量問題。

自動模式

作為對VM5000HD 單項自動測量功能的 補充，該儀器還具備自動模式。在自動模 式中，用戶可以指令VM5000HD按照某項 運行命令對一指定格式進行選定的單項 或全項的自動視頻測量。在工作于自動模式時，儀器自動選擇對應的測試信號 行，利用預先設置的測量配置和所選擇 的平均方式，從而完成每項測量。

自動定位

VM5000HD具備自動定位能力，以確保自 動測量的信號失真和顯示結果既準確又 可重復。它的這項特性始終是有效的， VM5000HD識別相應的測試信號事件和完 成測量游標定位的優化設置，以保證一 致的、精確的和有意義的測試結果。在處 理瞬態失真或改變輸出顯示模式（例如 調整顯示高寬比）時，該項功能也使自動 測量更為可靠和更為方便。

在求平均期間對測試信號進行識別和跟 蹤，這樣，在測量過程中當信號發生急劇 改變時，有關信號改變報告仍可完成。這 項功能是有用的，可以把間斷問題看作 是數字化的視頻編碼設備。

測試信號文件：測試信號的文件和信號格式

*1 DVD 為480i 和576i。
*2 需要AVG7 組件。
*3 需要AWVG7 組件。

自動分類特性

在對非正常電平信號進行自動測量時， VM5000HD的自動分類特性可提高它的測 量精度。這項特性將自動優化基于信號 狀態的增益和偏置，從而使儀器始終保 持最佳的測量狀況。在某項測量運行期 間，最后一次的成功測量設置將再次使 用，以在信號電平保持恒定的環境中維 持同樣的精度。如果測量的速度比精度 優化更為重要，或者在認為是正常信號 狀態的情況下，用戶可以解除這項特性。

VM5000HD 配備有擴展的文檔應用工具， 這種強大的自動測量應用工具和特性可 以保證它能滿足所有應用領域的使用需 求。研究和開發人員、質量控制人員和生 產測試人員可對儀器設置進行修改，以 適應他們對信號的可靠采集、速度或精 度的特殊要求。運用VM5000HD的自動測 量功能，視頻專業人員可以確信它的自 動測量是可靠的、準確的、可重復的，并 且是十分客觀的。

相伴測試信號文件的完整組合

泰克公司已經開發了特定的測試信號， 以與VM5000HD 的視頻測量功能協同工 作，提供分量模擬信號的綜合參數測試。 這些測試信號的開發，可以避免因輸入 測試信號的質量而造成的可操作性問題。

DTV時代的到來導致視頻內容和信號格式 的增多，為此也應提供多種測試信號以 方便于生成和擴展的格式測試。由于編 碼的測試信號可能包含一些人為因素， 它將對測量模擬信號的保真度帶來影響， 矩陣信號同樣也是作為MPEG-2編碼流提 供的，因此泰克公司對矩陣測試信號預 先經過檢驗，使之適合于各種標準的視 頻格式。

測試信號文件和信號格式

矩陣測試信號具有各種文件和信號格式， 為機頂盒和其它消費視頻產品的綜合測 試提供了方便。還有高質量的編碼ATSC 測試碼流文件，可用于泰克MPEG 播放 器，如MTX100、AD953-II 或AD991。測試 信號文件也可用于泰克公司的基帶發生 器以及DVD 播放器和PC 外圍設備。
